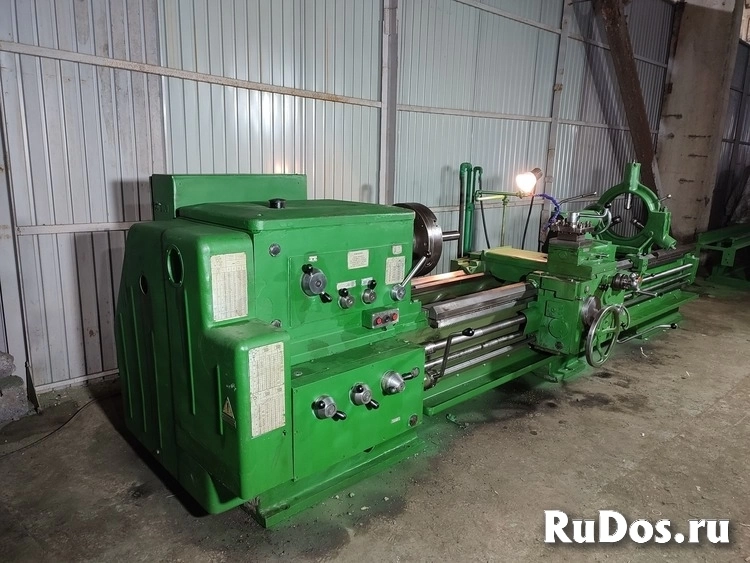

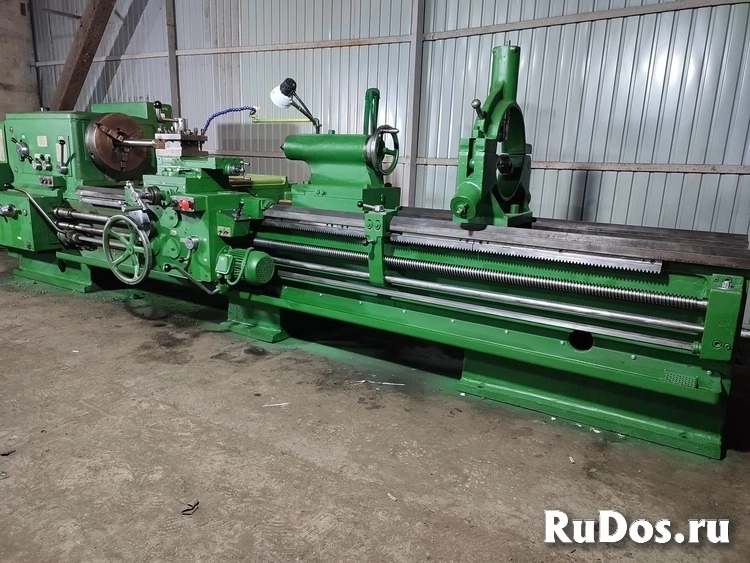

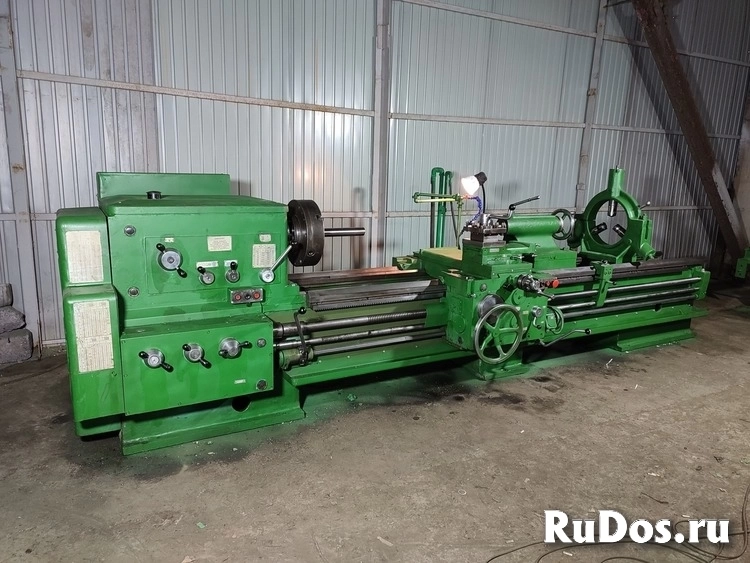

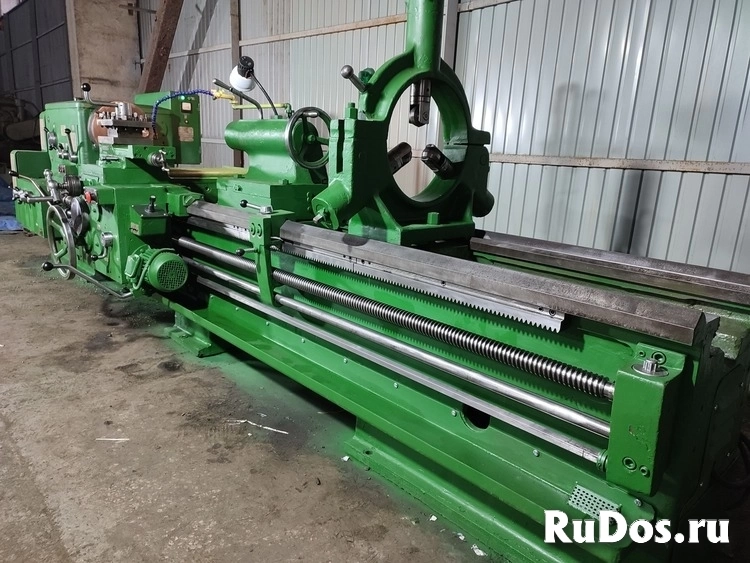

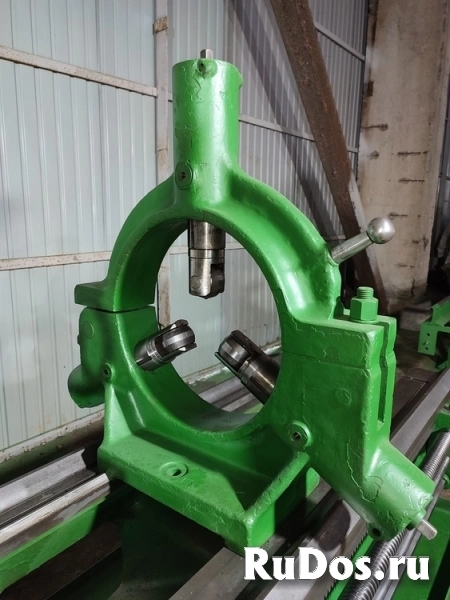

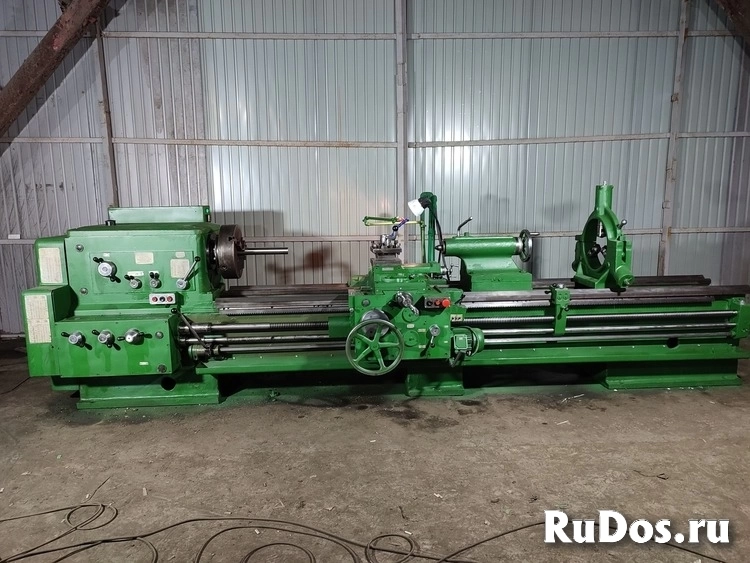

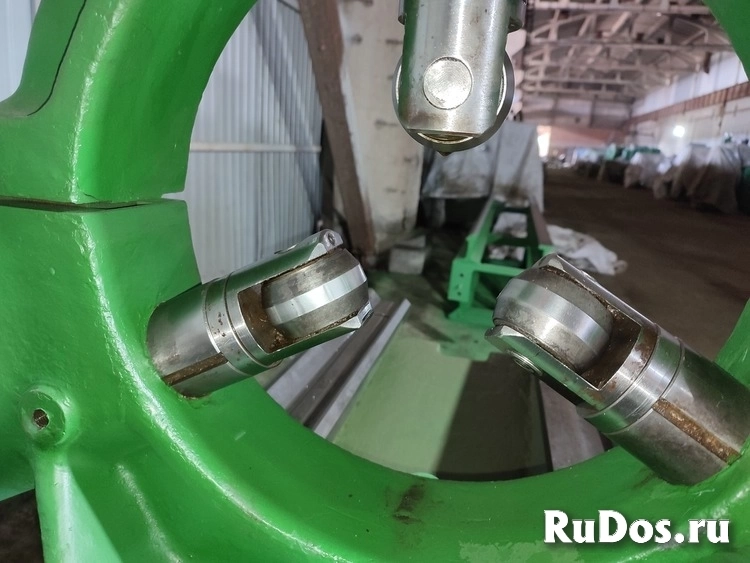

Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка 1М63 позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.
Суппорт станка 1М63 крестовой конструкции имеет механическое перемещение верхней части, позволяющее производить точение длинных конусов. Точение коротких конусов также осуществляется движением верхней части суппорта.

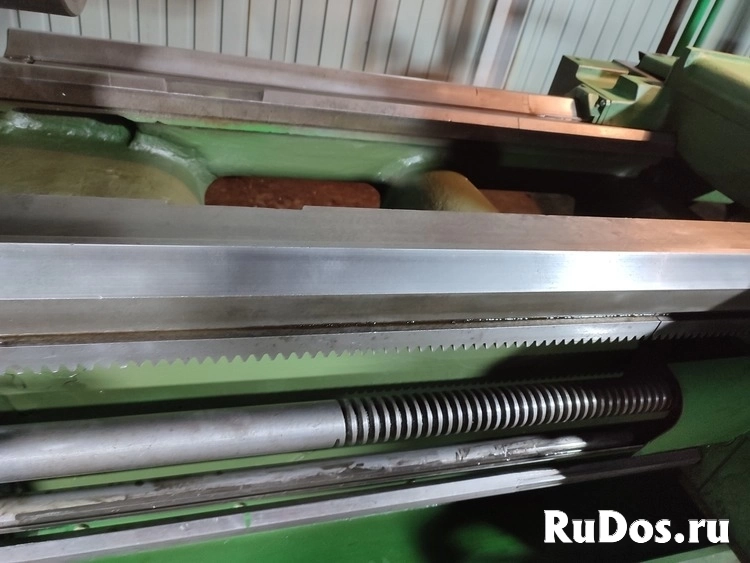

Каретка суппорта перемещается по направляющим станины (продольное перемещение), по направляющим каретки перемещаются поперечные салазки суппорта (поперечное перемещение); как то, так и другое может быть ручным, механическим, рабочим и ускоренным. Поворотная часть суппорта, расположенная на поперечных салазках, имеет направляющие для перемещения верхней части суппорта (резцовые салазки) с резцовой головкой. Bepxняя часть суппорта (резцовые салазки) также может перемещаться вручную и механически. Гайка поперечного винта имеет прорезь для регулировки устранения люфта. Осевые усилия поперечного винта и винта верхних салазок воспринимаются упорными шарикоподшипниками. Направляющие продольного перемещения суппорта имеют текстолитовые накладки.
Суппорт имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.
Фартук закрытого типа со съемной передней стенкой (крышка). Движение суппортной группе передается фартуком от ходового винта или ходового вала. Благодаря наличию в фартуке 4-х электромагнитных муфт, управление фартуком сосредоточено в одной рукоятке, причем, направления включения рукоятки совпадают с направлением движения подачи. Дополнительным нажатием кнопки, встроенной в эту же рукоятку, включают ускоренный ход суппорта. Благодаря: наличию в фартуке обгонной муфты, включение ускоренного хода возможно при включенной подаче.Во избежание одновременного включения маточкой гайки и подачи рукоятки включения их сблокированы.
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм 630
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 350
Наибольший диаметр заготовки устанавливаемой над станиной, мм 700
Высота центров, мм 315
Наибольшая длина устанавливаемой детали РМЦ, мм 3000
Наибольшая масса обрабатываемого изделия, кг 2000
Частота прямого/ обратного вращения шпинделя, об/мин 10...1250
18...1800
Диаметр отверстия в шпинделе, мм 70
Центр в шпинделе по ГОСТ 13214-79 Морзе 6
Конец шпинделя по ГОСТ 12593-72 8 М
Количество прямых/ обратных скоростей шпинделя 22/ 11
Торможение шпинделя есть
Наибольшее перемещение резцовых салазок, мм 220
Количество подач продольных/ поперечных/ резцовых салазок 44/ 44/ 44
Пределы рабочих подач продольных/ поперечных/ резцовых салазок (1-й ряд) 0,064...1,025
0,026...0,38

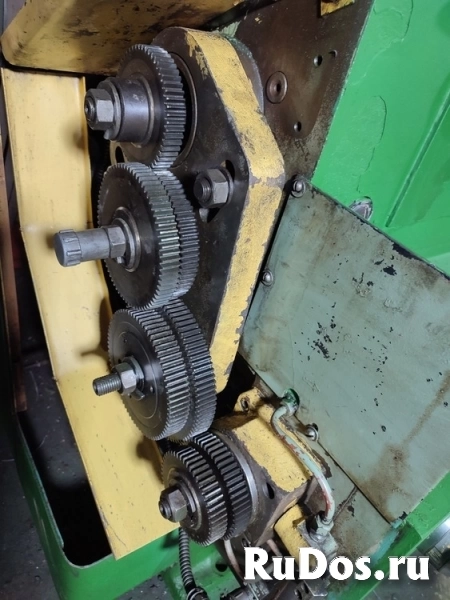

Пределы/ количество шагов метрических резьб, мм 1-192/ 56
Пределы/ количество шагов дюймовых резьб, ниток/дюйм 24-0,25/ 33
Пределы/ количество шагов модульных резьб, модуль 0,5-48/ 55
Пределы/ количество шагов питчевых резьб, питч диаметральный 96-7/8 /52
Скорость быстрых перемещений продольных/ поперечных, м/мин 4,5/ 1,6
Цена деления лимба при продольном/ поперечном на диаметр перемещении
Перемещение на оборот лимба при продольном/ поперечном перемещении, мм 300/ 5
Цена деления лимба при перемещении резцовых салазок, мм 0,05
Перемещение на оборот лимба при при перемещении резцовых салазок, мм 5
Задняя бабка
Наибольшее перемещение пиноли, мм 240
Электродвигатель главного движения, кВт/ об/мин 15/ 1460
Габариты мм 5250х1780х1550
Масса станка, кг 5750
