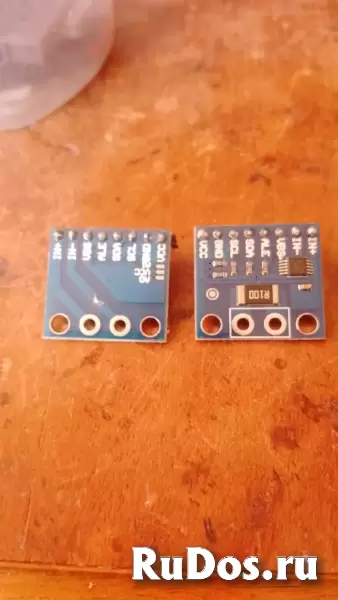

Датчик тока, напряжения и мощности INA226

Устройство INA226 как ключевой компонент оборудования необходим в системах умного дома. Датчик тока, напряжения и мощности INA226 — это не просто элемент измерения, а активный участник интеллектуального управления электропитанием. Он фиксирует три ключевых параметра: ток, напряжение питания и мгновенную мощность, предоставляя контроллерам полные данные о состоянии подключённых компонентов. Измерения производятся напрямую, через низкоомный шунт, что обеспечивает высокую точность и стабильность результатов, даже при малых значениях тока.
Параметры датчика:
- Напряжение питания: от 2.7 до 5.5 вольт
- Потребляемый ток: 330 мкА
- Измеряемое напряжение: от 0 до 36 В (не зависит от напряжения питания)
- Измеряемый ток: от 0 до 3,2 А
- Максимальное напряжение смещения: 10 мкВ
- Погрешность измерительного усилителя: ≤ 0,1%
- Подключение: Шунт подключается последовательно с нагрузкой. Допускается подключение как со стороны питания (High-Side Shunt), так и со стороны заземления (Low-Side Shunt).
- Интерфейсы: I2C
- Вес: 3 грамма
- Габариты: 15 × 15 × 3 mm
Назначение контактов:
- IN+, IN-: измерительные входы;
- VBUS: вход измеряемого напряжения;
- ALE: цифровой выход состояния аварийного регистра;
- SDA, SCL: выводы интерфейса I2C;
- GND: земля;
- VCC: питание;
- A0, A1: контакты конфигурирования адреса модуля.
Датчик INA226 применим в устройствах с переменной или высокой нагрузкой. Вот типовые сценарии:
1. Умные розетки — диагностика потребления, отключение при превышении заданных параметров без участия пользователя.
2. Аккумуляторные контроллеры — отслеживание состояния заряда, защита от глубокого разряда.
3. Комнатный мониторинг — оценка распределения потребляемой энергии по зонам дома.
