Осевой реверсивный вентилятор

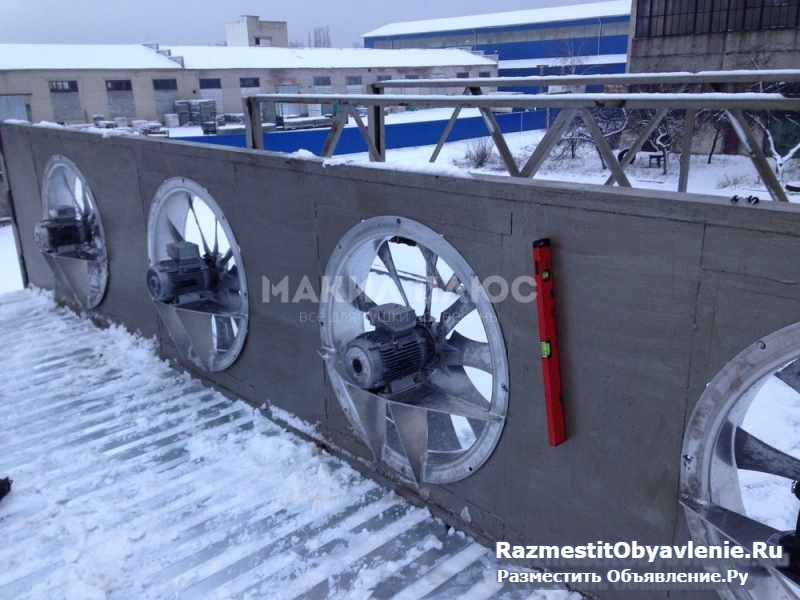

Осевой реверсивный вентилятор в сборе.
Благодаря реверсивным серповидным лопаткам типа R, повышается коэффициент полезного действия по сравнению с традиционными реверсивными лопатками - экономия энергии 10% на каждом вентиляторе.

Осевой вентилятор состоит из цилиндрического корпуса-обечайки, крыльчатки и электродвигателя.

Фланец вентилятора: алюминий - отливка под давлением;
Диаметр вентилятора: 808 мм;
Диаметр рабочего колеса: 800 мм;
Лопатки рабочего колеса: алюминий, 9 шт;
Стандартная температура работы: от -20°С до +100°С;
Направление потока воздуха: реверс;
Максимальная производительность: 30000 м3/ч;
Максимальное давление: 300 Па;
Двигатель: 3 кВт или 4 кВт, 1420 об/мин, U=400 В.
ТИП KSU
Экономия электроэнергии;
Уникальный профиль реверсивной лопасти;
Лучшая эффективность сушки;
Низкий уровень шума при сохранении высокой производительности;
Высокое качество исполнения;
Безотказная работа в тяжёлых условиях сушильной камеры.
НАЗНАЧЕНИЕ
Вентиляторы KSU — это серия современных реверсивных вентиляторов, приспособленных для работы в тяжёлых условиях сушильных камер. Вентиляторы спроектированы для работы в диапазоне температур от -20 до +100°С и в условиях высокой влажности. Используются в сушильных камерах для древесины и пиломатериалов, макаронных изделий, рыбы, корма для животных.

РАБОЧЕЕ КОЛЕСО
100% реверсивное, оборудовано чашеобразными высокоэффективными лопастями; фланец выполнен из алюминия (отливка под давлением).






ЭЛЕКТРОДВИГАТЕЛЬ
специального назначения; асинхронный, трёхфазный, IP55, класс изоляции H, изготовлен в закрытом корпусе (отлив алюминия или чугуна), оснащён самосмазывающимися подшипниками.






КОРПУС
изготовлен из алюминия, подпорки и полка для двигателя приварены; конструкция оптимизирована с точки зрения расхода воздуха.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Код продукта Тип вентилятора Частота вращения [об/мин] Мощность двигателя [кВт] Сила тока при напряжении 3~400 В [A] Максимальная производительность [м3/ч] Максимальное статическое давление [Пa] Уровень звука [дБ(A)]* Масса вентилятора [kg]**
1001 KSU500/0,55/8/Al.rev 1400 0,55 1,88 9000 120 77 17
1002 KSU630/1,1/5/R/Al.rev 1400 1,1 3,45 15500 150 79 26
1003 KSU710/2,2/9/R/Al.rev 1400 2,2 4,9 22500 250 80 38
1004 KSU808/3,0/9/R/Al.rev 1400 3,0 6,3 30500 250 81 39
1005 KSU900/4,0/6/R/Al.rev 1400 4,0 8,2 34900 230 83 68
1006 KSU1000/5,5/8/R/Al.rev 1400 5,5 11,5 48600 300 84 82
1007 KSU1250/7,5/9/R/Al.rev 960 7,5 15,3 74200 200 102 104
1008 KSU1250/11,0/9/R/Al.rev 960 11,0 21,9 81300 200 102 183
* Уровень звука при компоновке типа свободный вход, свободный выход

** Указанный вес вентиляторов — это расчётная величина и может отличаться от действительного веса товара.

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
KSU500
KSU630
KSU710
KSU808
KSU900
KSU1000
KSU1250 7,5 kW
KSU1250 11,0 kW


РАЗМЕРЫ


Код продукта Тип вентилятора ?D ?Dz2 ?Dp ?Dz L L1* n x ?d
1001 KSU500/0,55/8/Al.rev 500 553 610 640 185 ~343 8x?12
1002 KSU630/1,1/5/R/Al.rev 630 683 740 770 185 ~376 8x?12
1003 KSU710/2,2/9/R/Al.rev 710 763 820 850 185 ~389 8x?12
1004 KSU808/3,0/9/R/Al.rev 808 861 920 950 185 ~389 8x?14
1005 KSU900/4,0/6/R/Al.rev 890 943 1000 1030 185 ~389 8x?14
1006 KSU1000/5,5/8/R/Al.rev 985 1038 1095 1125 235 ~457 8x?14
1007 KSU1250/7,5/9/R/Al.rev По запросу По запросу По запросу По запросу По запросу По запросу По запросу
1008 KSU1250/11,0/9/R/Al.rev По запросу По запросу По запросу По запросу По запросу По запросу По запросу
