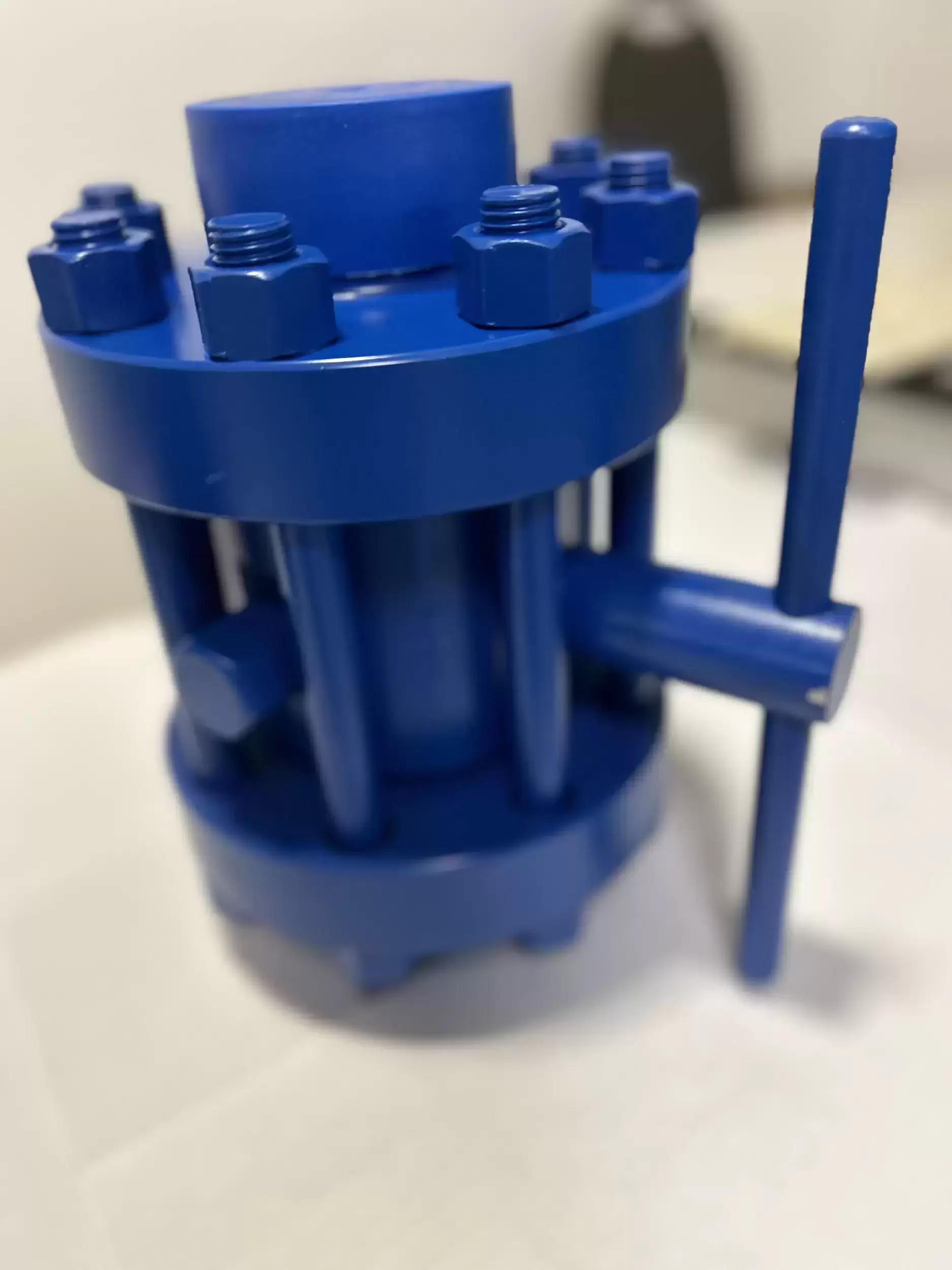

Кран шаровой дроссельный КШД 65х21 устанавливается в проходных каналах устьевого оборудования нефтяных и газовых скважин. Предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69. Рабочая среда Вода сточная нефтепромысловая, вода техническая, пресная, морская с содержанием примесей до 0,05% по объему и размерам твердых частиц не более 0,1 мм. Рабочее давление 21Мпа. Рабочий диапазон температур окружающей среды от -60°С до +40°С. Температура рабочей среды не более +120°С. Управление краном ручное. Соединение штока с шаром кулачковое. Шток уплотняется резиновыми кольцами. Габаритные размеры 286х355х255мм. Масса не более 38кг. В комплекте поставляются сменные втулки, фланцы, шпильки, гайки. Диаметр дросселирующего отверстия 2-18мм. Условный проход присоединительных фланцев (Ду) -65мм. Присоединительный диаметр фланца по ГОСТ 28919-91 - 195мм.

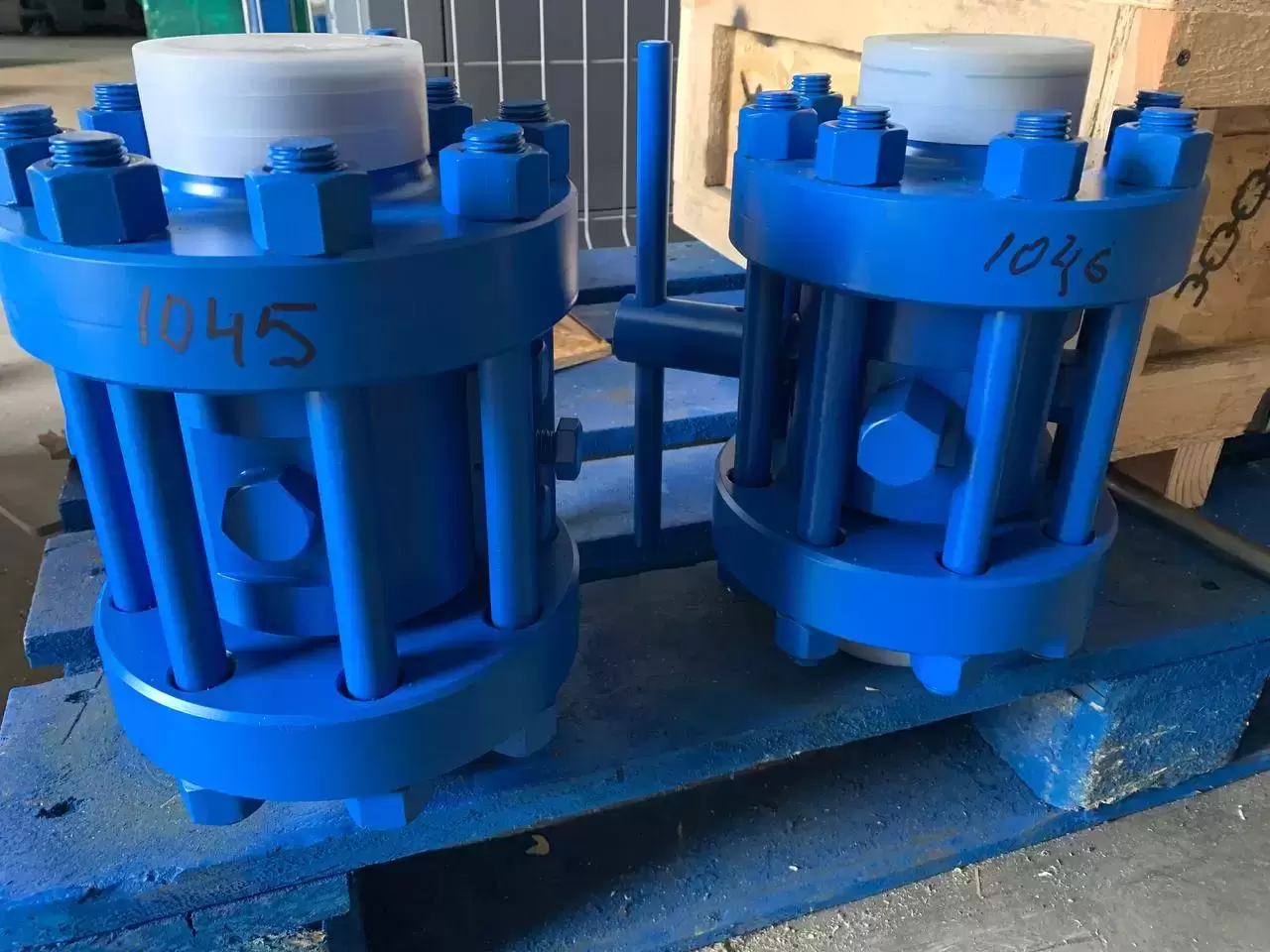

Кран шаровой дросселирующий КШД 80х21 для рабочей среды: вода сточная нефтепромысловая, вода техническая, пресная, морская с содержанием примесей до 0,05% по объему и размерам твердых частиц не более 0,1 мм. Присоединяемая труба 114х12мм, условный проход 80. Рабочее давление 21Мпа. Рабочий диапазон температур окружающей среды от -60°С до +40°С. Температура рабочей среды не более +120°С. Управление краном ручное. Соединение штока с шаром кулачковое. Шток уплотняется резиновыми кольцами. Диаметр дросселирующего отверстия 2-18мм. Габаритные размеры 286х355х255мм. Масса не более 38кг. Присоединительный диаметр фланца по ГОСТ 28919-91 - 195мм.

Штуцерная камера Н.05.042.000.00 (Ф 114) предназначена для монтажа в линии затрубного пространства фонтанной арматуры нефтяных и газовых скважин с целью установки режима работы скважин, которое осуществляется путём ограничения (дросселирования) потока рабочей среды под давлением. Регулирование потока производится путём смены штуцерных втулок (жиклёров), имеющих разные диаметры. Перекачиваемая жидкость – нефть, пресные или пластовые воды с плотностью до 1,2 г/см3. Камера штуцерная предназначена для установки на трубную обвязку Ф114, соответствует климатическому исполнению УХЛ категории 2 ГОСТ 15150 – 69 и предназначено для эксплуатации в интервале температур от + 40ºС до – 60ºС и предельном значении относительной влажности воздуха 100% при температуре 25ºС. Штуцерная камера Н.05.042.000.00 состоит из корпуса, штуцера с ввёрнутым в него жиклёром, имеющим в зависимости от исполнения разные дросселирующие отверстия.

Штуцерная камера 1436 (ф89) предназначена для регулирования расхода жидкости при нефтедобыче, предназначена для установки на трубную обвязку Ø89х10. Дроссель имеет калиброванное отверстие d, диаметр которого выбирается заказчиком из ряда целых чисел от 1 до 20 мм. Материал рабочего органа (дросселя) – сталь 09Г2С. Материал корпуса штуцерной камеры (колодки) – сталь 20. Толщина стенки камеры 6 мм. Проходной диаметр 80 мм. Масса 12,1кг. Габаритные размеры 347х240х89 мм. Герметизация корпуса ШК80х21 (ф89) обеспечивается приваркой отводов камеры к трубной обвязке.
