Штуцерная камера ШК-100х14 (Ø 114)

Размещено вчера в 13:49 36

Жалоба

Описание

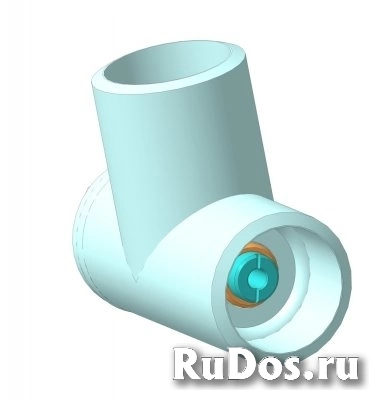

Штуцерная камера ШК-100х14 (Ø 114) предназначена для регулирования Ø
расхода жидкости при нефтедобыче, для установки на трубную обвязку ф114х10. Штуцерная камера (колодка) состоит из корпуса, выполненного из доработанного стандартного тройника (сталь 09Г2С ГОСТ 27772-88), в который ввертывается труба (сталь 40Х ГОСТ 4543-71). В трубу устанавливается по резьбе штуцер-дроссель с калиброванным отверстием диаметром d , значение которого выбирается заказчиком из ряда целых чисел от 1 до 20 мм. Герметизация корпуса штуцерной камеры обеспечивается приваркой воротниковых отводов камеры к трубной обвязке; пробкой с резьбой НКТ-60 ГОСТ 633-80 и установленным на пробке ограничителем. Рабочая среда нефть и вода. Рабочее давление 21 Мпа. Управление штуцерной камерой ручное. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры 265х114х147мм. Масса не более 15,5кг.
