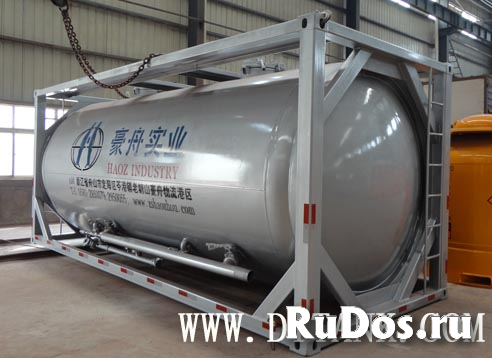

Танк-контейнер (контейнер-цистерна) тип Т6 21куб.м. для сыпучих

Характеристика Значение
Материал цистерны (стенок и днищ) конструкционная низколегированная сталь стандарт: Q345R
Код типа и размера по ISO 668:1995 22К2, габарит 1СС (20 ft контейнер)
Максимальная масса брутто, кг 36000
Собственная масса контейнера (тара) (±2%), кг 4500
Максимальная грузоподъемность, кг 30480
Вместимость цистерны (±2%), л 21000
Стандарт проектирования Общие технические условия для контейнеров для насыпных цементных емкостей
IMDG CODE 36-12
Международные правила морских опасных грузов
Давления и температуры
Максимально допустимое рабочее давление, МПа 0.26
Расчетное давление, МПа 0.22
Испытательное давление, МПа 0.33
Внешний источник воздуха (≥8m3/min), МПа 0.3

Расчетное наружное давление, МПа 0.041
Давление при испытании цистерны на герметичность (не менее), МПа 0.10
Расчетная температура, °С -40 - + 100
Габаритные размеры, мм
длина 6058°-6
ширина 2438°-5
высота 2591°-5
Расстояние между центрами отверстий угловых фитингов, мм
по длине 5853±4'5
по ширине 2259±4
Минимальная толщина стенки цилиндрической части цистерны, мм 5.0
Эквивалентная толщина стенки цилиндрической части цистерны по мягкой стали, мм 6.0
Минимальная толщина стенки днищ цистерны, мм 6.0

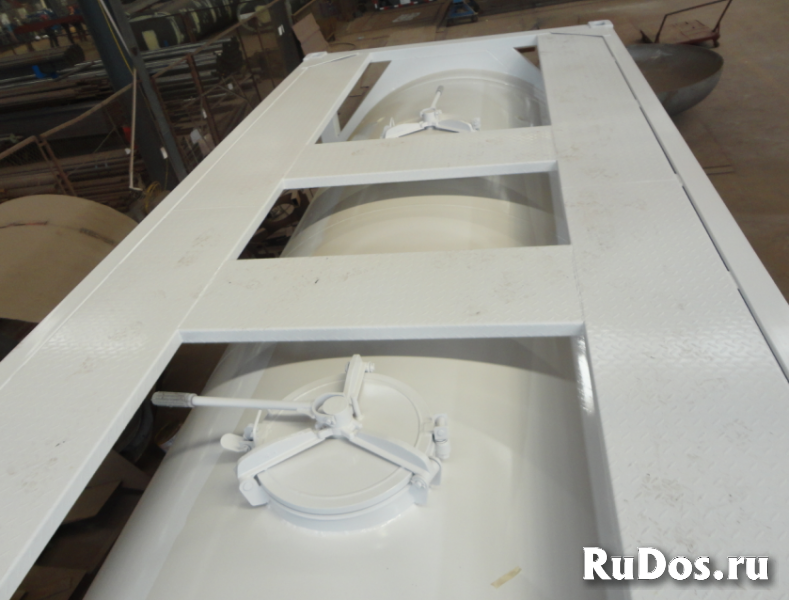

Люк-лаз (загрузочный люк) с крышкой, обечайкой и укрепляющим кольцом и прокладкой. DN 500 2ед.
Дренажный клапан DN 100 2ед.
Впускной клапан DN 80 2ед.
3" фланцевый предохранительный клапан 2ед.
Манометр 1ед.
Вторичный воздухозаборник 2ед.

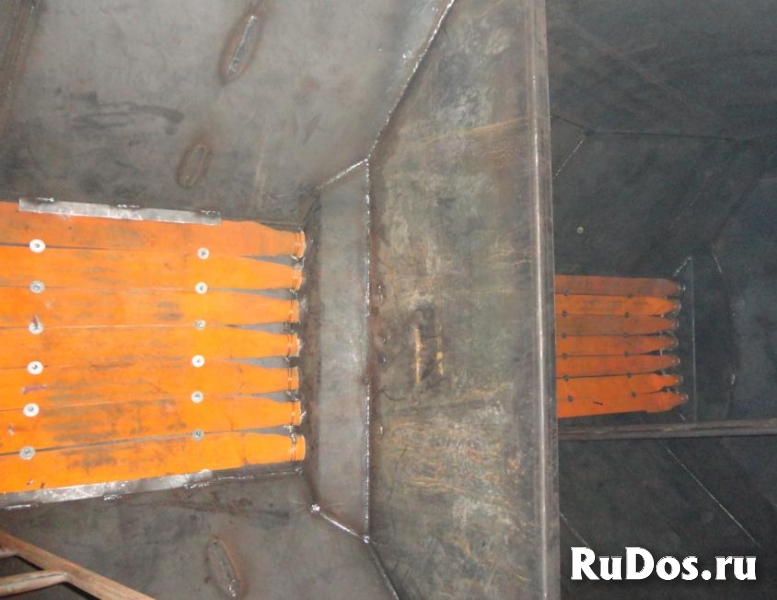

Воздушная подушка с псевдосжиженным («кипящим») слоем V – образная, Двухсекционный тип
Входная труба 2ед.
Корпус с двойным конусом внутри горизонтального узла Одновременная загрузка/ выгрузка двух отсеков
Защищенность от статического электричества, мм Защищен
