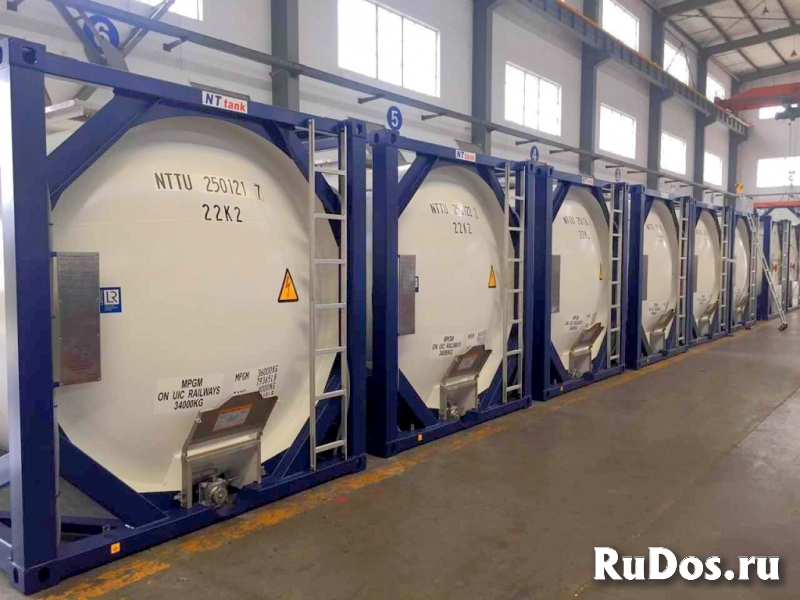

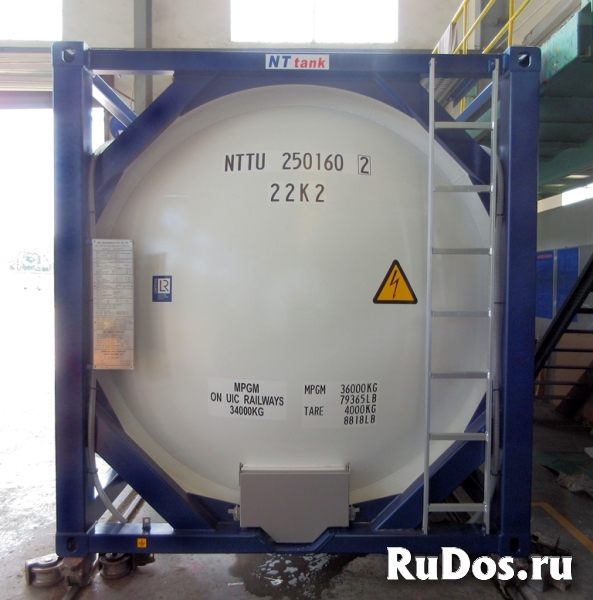

Танк-контейнер (контейнер-цистерна) тип Т4 25 куб.м для ГСМ

Характеристика Значение
Номер инструкции ООН UN Т4
Материал цистерны конструкционная низколегированная сталь стандарт: GB 3531, марка: 16MnDR
Код типа и размера по ISO 668:1995 22К2, габарит 1СС (20 ft контейнер)
Максимальная масса брутто, кг 36000
Собственная масса контейнера (тара) (±2%), кг 4000
Максимальная грузоподъемность, кг 32000
Вместимость цистерны, л 25000
Давления и температуры
Максимально допустимое рабочее давление, МПа 0.20
Расчетное давление, МПа 0.21
Испытательное давление, МПа 0.3
Давление начала открытия предохранительного клапана (не более), МПа 0.22
Давление полного закрытия предохранительного клапана после срабатывания (не менее), МПа 0.2
Расчетное наружное давление, МПа 0.21
Давление при испытании цистерны на герметичность (не менее), МПа 0.10
Расчетная температура, °С -40 - + 65
Максимальная рабочая температура, °С +65
Внутренний диаметр цистерны, мм 2378
Габаритные размеры, мм
длина 6058°.6
ширина 2438°-5
высота 2591°-5
Расстояние между центрами отверстий угловых фитингов, мм
по длине 5853±4'5
по ширине 2259±4
Минимальная толщина стенки цилиндрической части цистерны, мм 6.0
Эквивалентная толщина стенки цилиндрической части цистерны по мягкой стали, мм 6.0
Минимальная толщина стенки днищ цистерны, мм 6.0
Люк-лаз с крышкой, обечайкой и укрепляющим кольцом и прокладкой.
Диаметр 500 мм, крышка на 6 или 8 болтах с прокладкой, соответствующей перевозимому грузу. на
основе термостойкого нитрильного каучука, покрытого фторопластом-4
Предохранительный клапан
Тип клапана: Вакуумно-предохранительный пружинный Ду6З (2½")
Устройство верхнего налива (слива) продукта (если установлено)
Ду80 мм (3") с трубой слива, выходным фланцем DN80 и глухим фланцем
Подсоединение воздушной (газовой)магистрали
Ду37 (1 ½") Шаровой клапан с Ду 32, выходной патрубок с резь­ бой 1.5"BSP и резьбовой крышкой

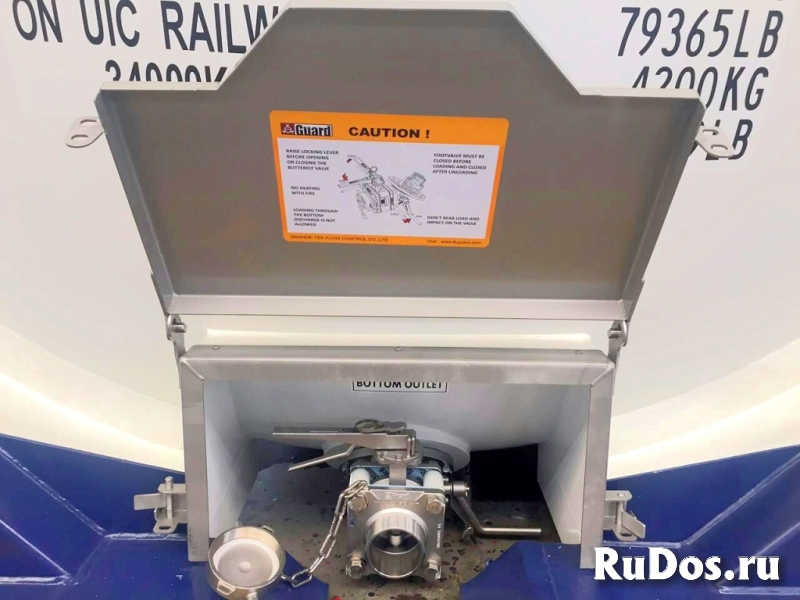

Устройство нижнего налива (слива), мм
Ду80 мм (3").Последовательно установленные внутренний и наружный клапаны с Ду 80 мм, выходной патрубок с резьбой 3"BSP и резьбовой крышкой
Защищенность от статического электричества, мм Защищен

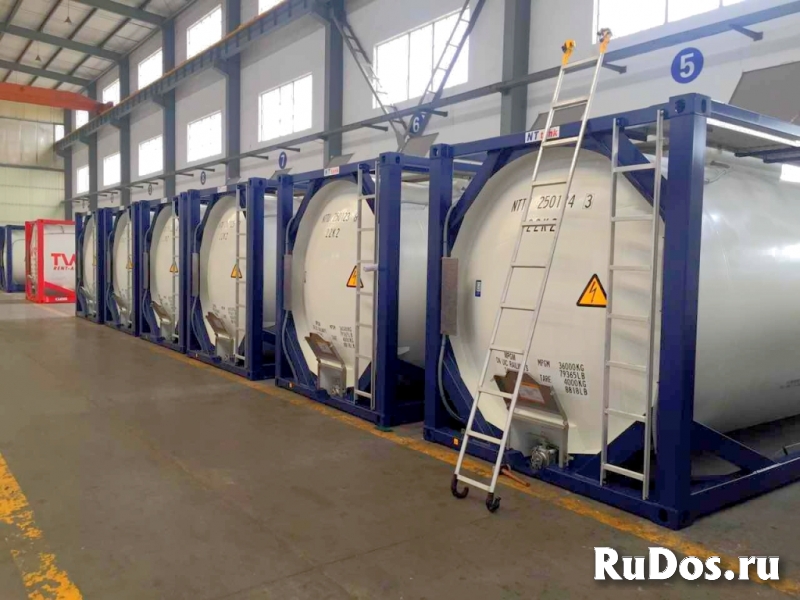

Подъемная лестница (с торца т/к) со стороны сливного крана
Дорожка, поручень (сверху т/к) со стороны подъемной лестницы
Конструкция танк контейнера рамная
Штабелируемость, кг 216000
