Контроль поверхности кристаллизатора для квадратных, круглых и профилированных слитков

Модель: CPL-N100​
Обзор​
Данный продукт представляет собой новое оборудование для контроля покрытия поверхности кристаллизатора. Оборудование оснащено высокоточным и высокочувствительным лазерным дальномером, который сканирует медные пластины кристаллизатора с помощью лазерной линии фиксированной ширины и в реальном времени передает измерительные данные. Верхнеуровневый компьютер через моделирование и анализ данных предоставляет информацию о износе покрытия кристаллизатора, а также данные о поверхностных трещинах, плоскости поверхности и других параметрах. Программное обеспечение верхнеуровневого компьютера наглядно представляет пользователям контур поверхности контролируемого кристаллизатора, отклонения толщины покрытия и другие данные в виде таблиц, графиков данных и трехмерной модели кристаллизатора. Это обеспечивает достоверную теоретическую основу для обслуживающих персонала при техническом обслуживании и ремонте кристаллизатора.​
Контрольное оборудование покрытия поверхности кристаллизатора относится к высокоточным точным приборам. Комплекс включает в себя высокоточный лазерный дальномер, два цифровых сервоуправляемых мотора, энкодер, горизонтальный шпиндель для перемещения, вертикальный шпиндель для перемещения, калибровочную платформу, контроллер и другие компоненты. Оборудование имеет ряд преимуществ: высокая точность измерения, высокая стабильность, удобство монтажа и отличную визуализацию данных. Оно применяется на крупных металлургических предприятиях в процессе непрерывной разливки для контроля покрытия поверхности кристаллизатора, анализа плоскости поверхности, неразрушающего контроля поверхности и измерения конусности. Устройство подходит для кристаллизаторов квадратных, круглых, плиточных и профилированных слитков, что обеспечивает широкое применение и мощную функциональность.​
Компоновка системы​
Контрольное оборудование покрытия поверхности кристаллизатора оснащено следующими компонентами: блоком обработки и отображения данных, механическим блоком привода горизонтального движения, механическим блоком привода вертикального движения, блоком управления движением оборудования, лазерным измерительным сенсором и рамы оборудования.​
Блок обработки и отображения данных: Назначен для сбора и хранения данных, управления системным оборудованием, конфигурации параметров, отображения высоты спуска, управления запуском и остановкой и других функций.​
Механический блок привода горизонтального движения: Основное назначение — управление движением сенсора в горизонтальном направлении с помощью цифрового сервоуправляемого мотора (горизонтального направления), что позволяет сенсору сканировать горизонтальную внутреннюю стенку медных пластин кристаллизатора и получать измерительные данные.​
Механический блок привода вертикального движения: Основное назначение — управление движением сенсора в вертикальном направлении с помощью цифрового сервоуправляемого мотора (вертикального направления), что позволяет сенсору сканировать вертикальную внутреннюю стенку медных пластин кристаллизатора и получать измерительные данные.​
Блок управления движением оборудования: Назначен для управления сканированием движением мотора; через конфигурацию параметров можно задавать скорость работы мотора, траекторию движения, режим управления и другие параметры.​
Лазерный измерительный сенсор: Лазерный датчик смещения работает на принципе лазерного триангуляционного метода. Лазерный излучатель через объектив направляет видимый инфракрасный лазер на поверхность измеряемого объекта; отраженный от объекта лазер через объектив приемника поступает на внутренний линейный изображениеобрабатывающий сенсор. В зависимости от разницы расстояний положение пятна, принимаемого линейным сенсором, также меняется. На основе этого угла отражения и путем расчета расстояния до пятна сенсора определяется фактическое расстояние до объекта.​

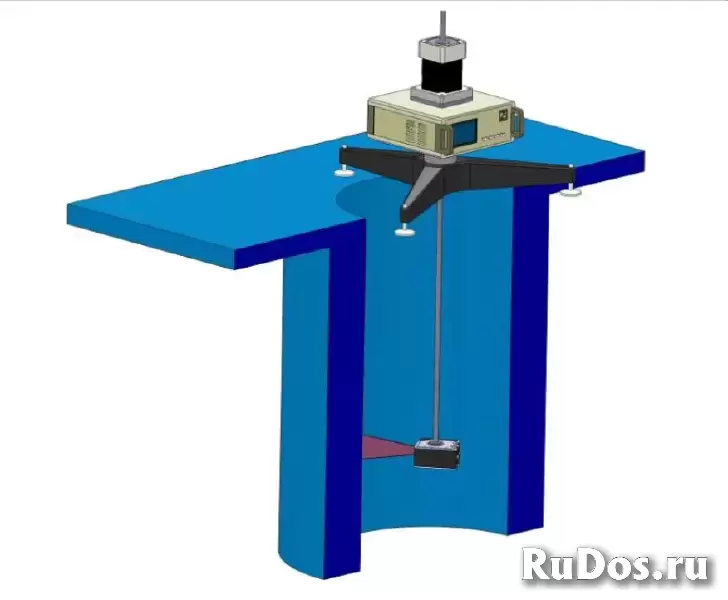

Рама оборудования: При использовании контрольного оборудования покрытия поверхности кристаллизатора оно устанавливается
